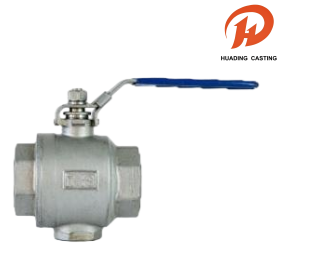

Twee-stuk binnedraadverbinding Kogelkleppe

Hierdie twee-stuk binnedraadverbinding-kogelkleppe beskik oor 'n robuuste beleggingsgietbak en 'n uitblaasvaste stingel, wat veiligheid en duursaamheid verseker. Die kleppe is ontwerp vir veelsydigheid en voldoen aan veelvuldige skroefdraadstandaarde (NPT, BSPT, DIN 2999, ISO 228) en ondersteun die ISO 5211 direkte montering van aktuators. Met 'n werkdruk van 1000 PSI en voldoening aan streng toetsstandaarde soos API 598, is hierdie tweestuk-binnedraadverbinding-kogelkleppe gebou vir hoëprestasie-toepassings.

Stuur navraag

Produk Beskrywing

Naam: Twee-stuk binnedraadverbinding Kogelkleppe

Materiaal: Volgende tabel

MOQ: 100 stuks

Pakket: Binneverpakking van verdikte borrelsak en buiteverpakking van karton, of seewaardige palletvervoer

Versending: DHL, UPS, FedEx, LCL per see, ens.

Toleransie: Presisie CNC-bewerking, toleransie ±0.01 mm

Inspeksie: Duitse CMM volledige inspeksie, geen defek nie

OEM & ODM: OEM & ODM aanvaar, vinnige monstermaak

Tyd: Streng kwaliteitskontrole, aflewering betyds

Diens: Wye materiaalkeuse vir pasgemaakte onderdele

Twee-stuk binnedraadverbinding Kogelkleppe

Hierdie tweestuk-binne-draadverbinding-kogelkleppe voldoen aan pypdraadstandaarde, insluitend NPT, BSPT, DIN 2999 en ISO 228, en beskik oor 'n ISO 5211-direktemonteer-ontwerp vir aktuators saam met 'n sluittoestel. Gegradeer vir 'n werkdruk van 1000 PSI (PN63) W.O.G, die twee-stuk binnedraadverbinding-kogelkleppe word streng getoets volgens API 598, GB/T 13927 en ISO 5208-standaarde om betroubare werkverrigting in veeleisende toepassings te waarborg.

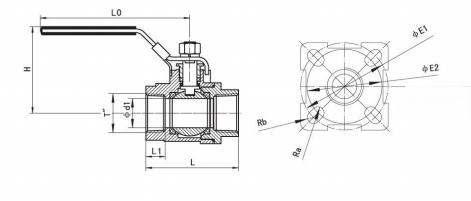

Kogelkleppe Tegniese Karakters en Tipiese Tekening

NOMINALE	PYP	DIMENSIE
DIA. (mm)	DRAAD	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3,5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3,5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3,5	R4,5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3,5	R4,5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4,5	R5,5	Φ102	Φ70
80	3	80	176	32	118	280	R4,5	R5,5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Kogelklep materiaal lys

DEELNAAM	MATERIAAL
LYF	WCB CF8 CF8M
CAP	WCB CF8 CF8M
BAL	SS304 SS304 SS316
SITPLEK	PTFE
STAM	SS304 SS304 SS316
KLIER	SS304
VERPAKKING	PTFE
PAKKING	PTFE
WASMEER	PTFE
MOER	SS304
LENTEWASMEER	SS304
KLUIS	SS304
HANTEER	SS304
VOORBLAD	PLASTIEK
